输电线路分布式故障监测装置：技术内核与场景适配的深度解析

今天江苏宇拓电力科技来跟大家聊一聊输电线路分布式故障监测装置：技术内核与场景适配的深度解析。

输电线路故障诊断是保障电网稳定运行的关键环节。传统技术因依赖变电站互感器采集信号、定位误差大、功能单一等问题，难以满足复杂线路运维需求。输电线路分布式故障监测装置通过分布式部署与行波分析技术的深度融合，重新定义了输电线路故障诊断的技术边界。

一、技术内核：行波特性的精准捕捉与分析

输电线路分布式故障监测装置的技术核心，在于对行波传播特性的高效利用。当线路发生故障时，故障点会激发电压、电流行波（电磁波）向两端传播，这些行波携带了故障位置、类型等关键信息。传统技术因监测终端部署于变电站内，采集的行波信号经过长距离传输后衰减、畸变严重，导致定位误差大；而分布式装置将监测终端直接安装于输电导线上，就近采集原始行波波形，最大程度保留了信号的完整性与真实性。

装置通过对行波传播时间差、折反射特性等参数的计算（如利用公式L1=v(T5−T3)/2L_1=v(T_5-T_3)/2L1=v(T5−T3)/2），结合双端行波定位、单端行波定位等多种方法，实现故障点的精确定位；同时，基于行波波形的频率、幅值等特征差异，识别故障类型（雷击/非雷击）及雷击性质（绕击/反击），为故障原因分析提供数据支撑。

二、硬件设计：适应严苛环境的可靠性保障

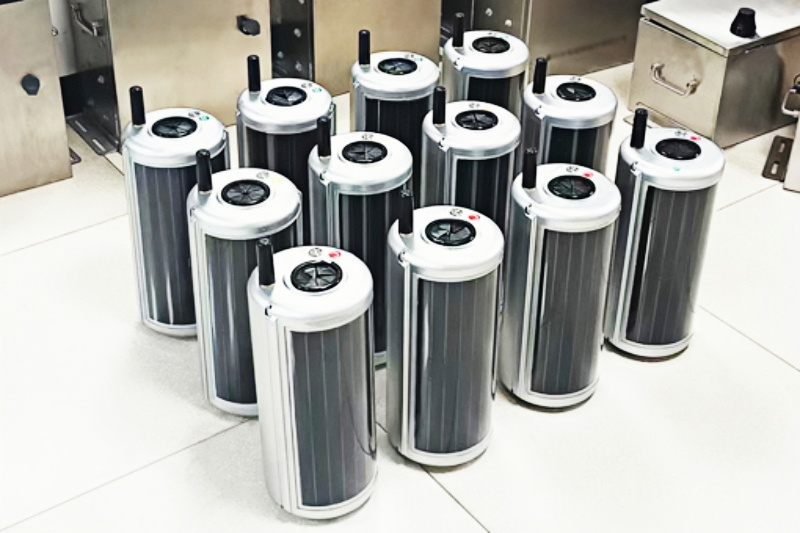

监测终端作为装置的核心硬件，其设计充分考虑了户外复杂环境的挑战：

• 一体化集成：将电源、通信、采集、传感器、时钟等模块整合于单一设备内，减少外部接口，提升抗干扰能力；IP67防护等级确保设备在雨水、灰尘等环境中稳定运行，3年质保承诺强化了长期可靠性。

• 双模式供电：采用“耦合取电+太阳能”供电方案，耦合取电利用线路电流感应供电，太阳能电池板补充能源，结合大容量储能设计，解决了传统设备因负荷电流波动或无光照导致的供电中断问题。

• 低功耗通信：通过APN电力专网传输数据，在保障传输稳定性的同时降低功耗，确保监测终端在无外部供电支持下仍能持续工作。

三、功能扩展：从单一诊断到多维监测

区别于传统技术仅具备故障定位功能，输电线路分布式故障监测装置实现了“诊断+监测”的功能扩展：

• 故障定位双能力：既能通过行波相位特性快速锁定故障区间（可靠性≥99%），又能通过时间差计算实现精确定位（精度≤300米），满足不同运维阶段的需求。

• 故障类型辨识：基于行波波形特征库，装置可区分雷击与非雷击故障（准确率≥95%），并进一步识别雷击为绕击或反击（准确率≥90%），避免人工巡查的低效与误差。

• 雷击特性监测：持续记录线路走廊内的雷击事件（未引起跳闸的雷击遗漏率<10%），生成落雷密度图与雷击分布图，为防雷改造、防污防山火等工作提供数据依据，推动运维策略从“被动响应”向“主动预防”转变。

四、场景适配：复杂线路的普适性覆盖

传统故障诊断技术多适用于单线架空线路，而输电线路分布式故障监测装置通过灵活的配置原则，实现了对复杂拓扑结构的普适性适配：

• 长线路与混合线路：针对山区、台风区等故障高发区段，采用每20公里两端部署监测点；平原路段则按每30公里间隔配置，兼顾监测密度与成本。

• 跨管理区域线路：在线路交界处部署监测终端，管理区内按20-30公里间隔安装，解决跨区域故障责任划分难题。

• 电缆与架空混合线路：在电缆区段两端配置监测终端，实现混合线路的区间与精确定位；T接线路则在支线首端及主线每30公里间隔部署，覆盖复杂拓扑结构。

五、技术对比：传统方案的全面超越

与传统保护测距、变电站行波测距技术相比，输电线路分布式故障监测装置的优势体现在：

• 测量位置：传统技术依赖变电站内互感器，信号易衰减；分布式装置直接部署于导线，采集原始波形，数据更真实。

• 定位精度：传统保护测距误差大，变电站行波测距仅对部分故障有效（误差±3级杆塔）；分布式装置定位精度≤300米（±1级杆塔），且对高阻接地故障仍保持高可靠性。

• 功能维度：传统技术功能单一；分布式装置集成区间定位、精确定位、类型辨识及雷击监测，覆盖故障诊断全流程需求。

输电线路分布式故障监测装置通过对行波特性的精准利用、硬件的高可靠性设计及功能的多维扩展，有效解决了传统故障诊断的技术痛点，已成为现代输电线路运维中不可或缺的核心装备。其在35kV-±1100kV交直流各电压等级线路中的规模应用，为电网的安全稳定运行提供了坚实的技术保障。
