配网行波故障精准定位装置的系统性能

今天江苏宇拓电力科技来跟大家聊一聊配网行波故障精准定位装置的系统性能。

配网行波故障精准定位装置的系统性能围绕定位精度、响应速度、环境适应性与可靠性四大核心维度构建，通过技术优化与保障措施，确保装置在复杂配网环境下稳定运行，为故障快速处置提供支撑。

一、定位精度

1. 核心指标

装置定位精度按线路类型差异化设计：直线线路≤±90米，多T接、电缆-架空混合等复杂拓扑线路≤±150米；头部企业内控标准更严，定位误差可控制在±80米以内，满足配网抢修对精度的需求。

2. 保障措施

• 动态拓扑识别：基于GIS实时更新线路拓扑结构，自动识别分支点位置与阻抗特性，修正反射波传播路径，避免多T接线路反射波干扰导致的误差放大。

• 多端协同定位：在含3个以上分支的线路中，部署3台同步终端（时间同步误差＜1μs），通过多个时间差交叉验证，剔除异常数据（如某终端因干扰导致的时间差偏差＞3μs），定位结果取均值，复杂拓扑下误差较双端定位降低40%。

• 波速动态修正：根据线路类型（架空线2.95×10⁸m/s、电缆1.5×10⁸m/s）、环境温度（每℃修正0.05%）及负荷电流（每100A修正0.1%）实时调整波速，避免温度变化、线路老化导致的波速偏差，波速计算误差≤±2%。

二、响应速度

1. 核心指标

从故障发生到定位结果输出全程耗时≤500ms，其中信号采集时延＜10μs，算法处理时延＜100ms，通信传输时延≤300ms，满足配网故障快速隔离需求。

2. 保障措施

• 硬件高速处理：采用FPGA+ARM异构架构，FPGA负责波头检测、滤波等并行计算（处理时延＜10μs），ARM运行定位算法，实现信号采集到结果输出的全流程加速。

• 高频信号采集：行波传感器采样率≥2MHz（16位分辨率），捕捉故障后10μs内的波头特征（上升沿时间＜50μs），原始信号无失真，为算法处理提供高质量数据。

• 边缘计算预处理：终端内置边缘计算单元，对原始信号进行小波去噪（信噪比提升至40dB）、波头特征提取（到达时刻、幅值、极性），数据量压缩比达100:1后上传主站，减少传输带宽占用，提升响应速度。

三、环境适应性

1. 核心指标

• 温度范围：-40℃~+70℃（工业级宽温设计）；

• 防护等级：IP68（防尘、防水浸）；

• 抗干扰能力：电磁辐射骚扰≤54dBμV/m（30-1000MHz），静电放电抗扰度±8kV（接触放电）；

• 机械环境：振动耐受10-2000Hz（加速度10g），冲击耐受50g（11ms）。

2. 保障措施

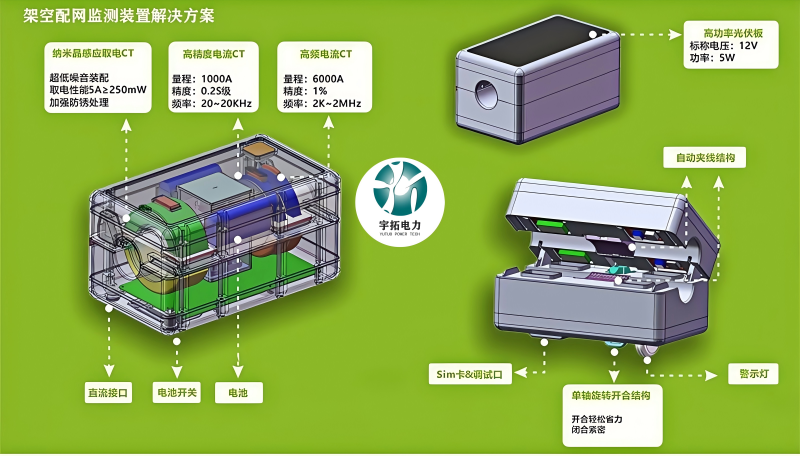

• 结构防护：外壳采用铝合金压铸+316L不锈钢部件，密封圈为氟橡胶材质，适应沿海盐雾（5000小时无锈蚀）、西北高寒等恶劣环境；传感器电缆为双绞屏蔽线（屏蔽层覆盖率90%），单端接地（接地电阻≤1Ω），抑制电磁干扰耦合。

• 环境补偿：集成温湿度传感器（精度±0.5℃/±5% RH），实时监测环境参数，为波速修正、信号增益调整提供依据；低温环境下启用锂电池加热膜（功耗≤5W），确保-30℃放电效率≥80%。

• 抗干扰设计：双层电磁屏蔽外壳（内层镍锌铁氧体，外层铜网），屏蔽效能≥60dB@30MHz；信号回路增加自适应陷波器，针对变频器、地铁牵引系统等干扰源（150kHz~3MHz），衰减率＞40dB，确保信噪比≥35dB。

四、可靠性

1. 核心指标

• 平均无故障工作时间（MTBF）：≥8万小时；

• 年故障率：≤1%；

• 数据上传成功率：≥99.9%；

• 电源续航：锂电池+超级电容混合供电，连续阴雨天气续航≥72小时，太阳能板补充供电时实现免维护运行。

2. 保障措施

• 硬件冗余：电源模块采用“市电+锂电池+太阳能”三冗余设计，通信模块支持4G/5G与LoRa双模切换，主通信链路故障时自动切换至备用链路（切换时间＜50ms）；核心芯片（FPGA、ARM）选用工业级器件，MTBF≥10万小时。

• 软件容错：数据传输采用CRC16校验+重传机制（最多3次），确保数据包完整率≥99.9%；定位算法内置异常数据剔除逻辑，当某终端数据偏差＞3σ时自动屏蔽，采用剩余终端数据计算，避免单点故障导致系统失效。

• 定期校准与维护：每半年对传感器精度（注入标准信号验证误差≤±2%）、时间同步（北斗+PTP同步误差＜1μs）进行校准；每年开展全项性能复测（模拟故障定位、通信链路测试），确保长期运行性能稳定。

通过上述性能指标与保障措施，配网行波故障精准定位装置实现了“高精度、快响应、强适应、高可靠”的系统性能，为配网故障快速定位与处置提供了坚实技术支撑。
