配电网行波故障定位查找装置的便捷安装技术

今天江苏宇拓电力科技来跟大家聊一聊配电网行波故障定位查找装置的便捷安装技术。

配电网行波故障定位查找装置YT/XJ-001是针对配网单T接、多T接、架空电缆混架等复杂拓扑结构开发的智能运维设备，其便捷安装技术依托一体化结构设计、灵活部署方案与普适性适配能力，有效降低安装难度与运维成本，为配网快速覆盖监测提供专业支撑。

一、一体化结构设计简化安装流程

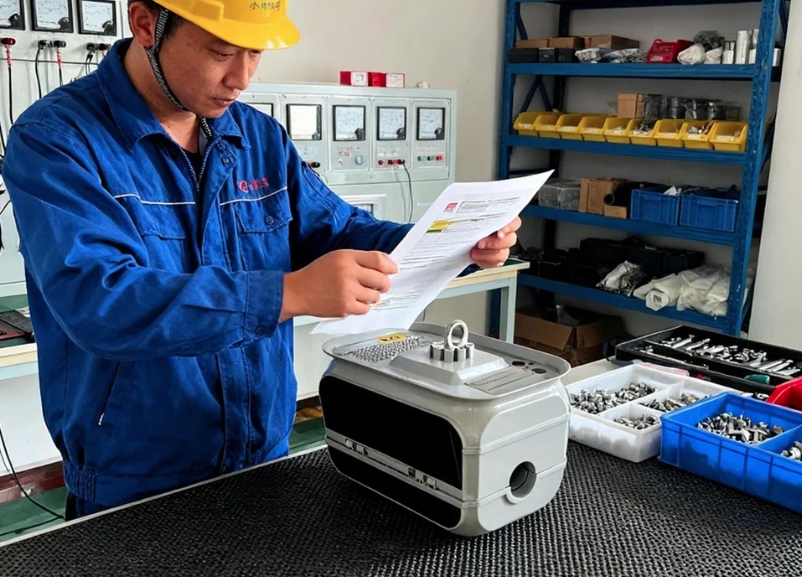

配电网行波故障定位查找装置YT/XJ-001采用一体化工业结构设计，集数据采集、通信传输、电源供给功能于一体，无额外汇集单元。相比传统故障定位系统需单独配置采集终端、通信模块与电源设备的分散架构，该设计将所有核心功能集成于单个终端设备，安装时仅需将终端固定于杆塔即可完成部署，大幅减少现场施工环节与设备数量，缩短单台终端安装时间至30分钟以内，降低施工复杂度与人力成本。

二、灵活安装方式适配运维场景

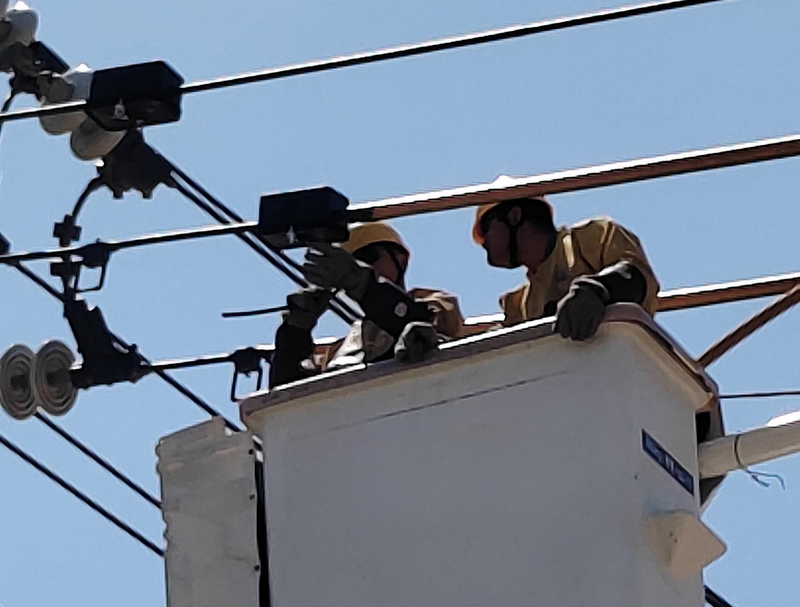

装置支持带电安装与停电安装两种模式，适配配网不停电作业需求。带电安装时，运维人员可利用专用绝缘工具在线路带电状态下完成终端夹具固定与接线，避免因停电安装导致的用户供电中断；停电安装则适用于线路检修窗口期，两种方式均无需对线路进行大规模改造，仅需针对绝缘导线或裸导线选择对应专用夹具即可完成固定，兼容配网常见的运维场景。

三、多线路类型的普适性适配

装置适用于6kV-20kV配网架空线路的各类绝缘导线或裸导线，无需更换线路材质或调整线径。终端夹具采用可调节设计，兼容不同截面规格的导线（如10mm²-240mm²），安装时无需特殊加工或定制配件，直接适配现有线路结构，覆盖配网常见的导线类型，降低安装前的线路改造成本与时间。

四、科学配置原则覆盖复杂拓扑

遵循“一线一案”的配置策略，针对不同线路类型制定精准部署方案：主线间隔5km左右布置终端，长支线首末端各配置一套，短支线首端配置一套，重要负荷区域适当增加配置。例如针对盐池县区总长57.956千米的长线路，通过间隔布置终端实现全线无盲区监测；针对多T接线路，在支线关键节点部署终端，确保复杂拓扑下故障信号的有效捕捉，同时避免过度配置造成资源浪费。

五、选线部署无需站内改造

针对变电站馈线选线需求，仅需在每条馈线出口1#-2#杆塔处安装3台终端，即可实现分布式接地选线功能。该部署方式无需改造变电站内部设备，不影响站内原有保护系统运行，通过线路侧终端采集暂态零序电流与行波极性数据，综合研判接地故障，选线准确率≥98%，避免人工拉路造成非故障线路短时停电，提升故障处置效率。

通过上述便捷安装技术，配电网行波故障定位查找装置YT/XJ-001可快速完成复杂配网线路的全覆盖部署。在宁夏23条高跳线路应用中，装置安装后故障排查准确率达90.24%，有效缩小巡线范围，大幅减少停电时间，验证了安装技术的实用性与专业性。
