分布式输电线路故障定位装置的电压等级规模应用

今天江苏宇拓电力科技来跟大家聊一聊分布式输电线路故障定位装置YT/XB-SD的电压等级规模应用。

产品资料在应用总结部分明确指出，分布式输电线路故障定位装置YT/XB-SD在国家电网和南方电网的35kV至正负1100kV交直流各电压等级线路均得到规模应用。这一应用广度反映了装置对不同电压等级、不同线路类型和不同电网体制的全面适应性，也体现了电网公司对分布式故障诊断技术的高度重视和广泛部署。

从电压等级维度看，装置的应用覆盖了从35kV高压配网出口线路到正负1100kV特高压直流线路的完整输电网络层级。35kV至110kV线路属于高压输电网络，线路数量多、分布广，故障发生频次相对较高，装置的规模应用为这些线路提供了经济高效的故障定位手段。220kV至500kV线路属于超高压输电网络，承担区域间大功率传输任务，故障定位精度要求较高，装置的不超过300米定位精度和不超过150秒的上传时延满足超高压线路的运维需求。750kV、1000kV交流线路和正负800kV、正负1100kV直流线路属于特高压输电网络，这些线路跨越多个省份、承担跨区域能源输送任务，供电安全至关重要，装置的分布式监测架构为特高压线路提供了全线的故障感知覆盖。

从交直流维度看，装置的适用范围同时覆盖交流输电线路和高压直流输电线路。交流线路的电压和电流呈正弦周期性变化，故障行波叠加在工频分量之上；直流线路在稳态运行时电压电流为恒定直流值，故障发生后才出现暂态变化。两种线路在行波产生机制、传播特征和检测方法上存在差异，装置通过适配交直流两种线路的线路模型和触发策略，在同一产品平台上实现了对两类线路的统一监测。

从电网体制维度看，装置的规模应用同时覆盖了国家电网和南方电网两大电网体系。两大电网在电压等级序列、技术标准和管理规范上存在一定差异，但分布式故障诊断装置的技术原理和核心功能在两个电网中都得到了认可和应用。产品资料中列出的国家标准GB/T35721-2017和国网企业标准Q/GDW11660-2022为装置的标准化应用提供了统一的技术依据，使装置能够在不同电网公司的线路上规模化部署。

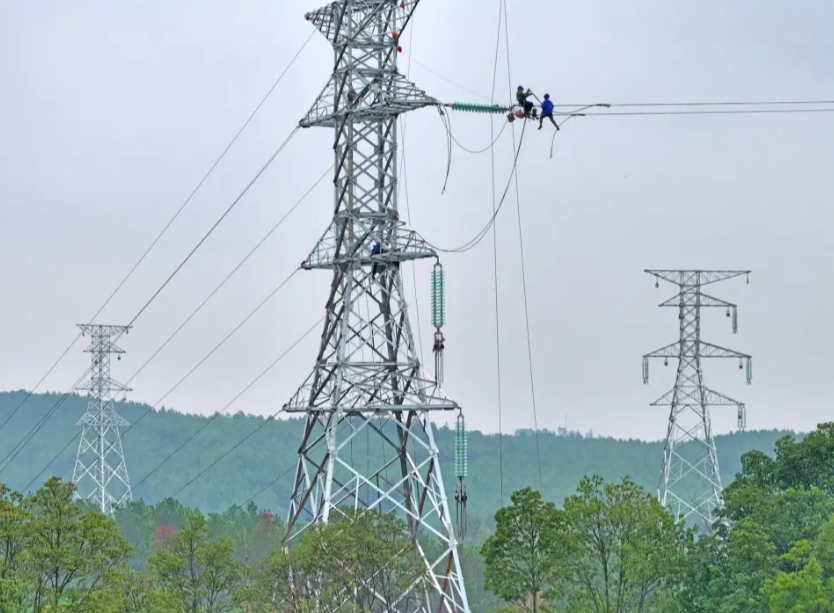

产品资料还展示了装置在不同电压等级线路上的具体应用场景，包括特高压交流线路应用、特高压直流线路应用、超高压线路应用和高压线路应用。特高压线路应用的监测终端安装在铁塔的导线上，依托装置提供的故障定位和雷击分布监测数据支撑特高压线路的运行维护；超高压和高压线路的规模应用则为区域电网的故障快速处置提供了基础数据支撑。规模化的部署不仅提升了各电压等级线路的故障监测能力，也通过大量运行数据的积累反哺了装置的算法优化和性能提升。
