配网行波故障定位装置的适用范围

今天江苏宇拓电力科技来跟大家聊一聊配网行波故障定位装置YT/XJ-001的适用范围。

产品资料中对配网行波故障定位装置YT/XJ-001的适用范围进行了明确界定。从电压等级到导线类型，从安装方式到功能覆盖，多个维度的适用范围参数为运维单位的设备选型和工程部署提供了清晰的技术依据。了解装置的适用范围边界，是确保装置在正确的场景下正确使用的前提。

电压等级方面，装置适用范围为6kV至20kV。这一电压区间覆盖了我国中压配电网的全部主流电压等级，包括6kV、10kV和20kV。6kV主要存在于部分老旧工业企业和早期城市配电网络中，10kV是配电网的核心电压等级，20kV在部分经济发达省份和工业园区中逐步推广。装置在6kV至20kV区间内的适配能力意味着绝大多数中压配网线路都可以使用该装置进行故障监测。

线路类型方面，装置适用于各类规格绝缘导线或裸导线的架空配电线路。绝缘导线和裸导线在电气参数和物理形态上存在差异，装置通过提供多种规格的传感器型号适配不同外径的导线，并通过分段波速标定功能处理两种导线类型的波速差异。需要特别注意的是，装置适用于架空线路，地下电缆线路不在适用范围内——电缆线路的行波传播特性与架空线路差异显著，需要选用电缆行波故障定位装置等专门产品。

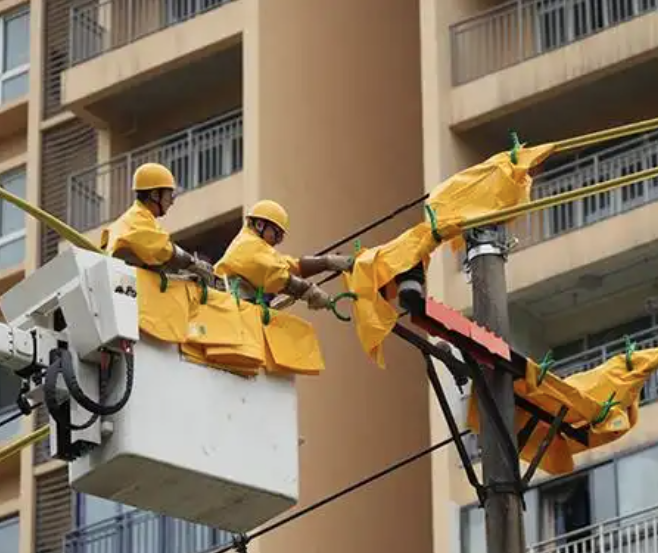

安装方式方面，装置支持带电安装和停电安装两种方式。带电安装方式下施工人员在配网线路正常运行的状态下完成终端安装，不需要停电配合。停电安装方式适用于线路已安排停电检修或新建线路尚未投运的场景。两种安装方式的硬件配置和安装步骤完全相同，区别仅在于安全防护措施和作业流程。

功能覆盖方面，装置的适用功能覆盖了短路故障和接地故障的精确定位、小电流接地选线、绝缘隐患监测三大核心功能。短路故障包括三相短路、两相短路和两相接地短路等形式，接地故障包括单相金属性接地和高阻接地等形式。绝缘隐患监测覆盖树障和鸟害等常见隐患物导致的瞬时性接地故障。装置的多功能集成使其在同一线路上同时承担定位、选线和隐患监测职能，无需为每项功能分别部署不同设备。

中性点接地方式方面，装置不受中性点接地方式影响，适用于不接地系统、消弧线圈接地系统和小电阻接地系统。这一广泛的适应性使得管辖多种接地方式配网的供电单位可以在全部线路上统一选型部署。

定位精度方面，装置的故障点定位精度不超过90米，故障区间定位可靠性不低于99%。这两个指标在6kV至20kV各电压等级和各种导线类型的线路上均适用。精度指标的统一性简化了运维单位对不同线路定位性能的预期管理。
