输电线路分布式故障监测装置：核心模块与技术差异化解析

今天江苏宇拓电力科技来跟大家聊一聊输电线路分布式故障监测装置：核心模块与技术差异化解析。

输电线路故障诊断是保障电网安全的关键环节。传统技术因依赖变电站互感器采集信号、定位误差大、功能单一等问题，难以应对复杂线路的运维需求。输电线路分布式故障监测装置通过分布式部署与行波分析技术的深度融合，构建了从数据采集到智能诊断的全链路解决方案，成为现代输电线路运维的核心装备。

一、技术背景：传统诊断的局限性与分布式监测的必要性

传统输电线路故障诊断主要依赖两类技术：基于工频阻抗的保护测距与基于变电站互感器的行波测距。保护测距受故障接地电阻、线路运行方式等因素影响，定位误差普遍较大；变电站行波测距虽利用行波特性，但因监测终端部署于变电站内，采集的行波信号经长距离传输后衰减、畸变严重，仅对金属性接地或雷击故障有效，高阻接地故障易漏判，且无法辨识故障原因。

在此背景下，输电线路分布式故障监测装置通过“分布式部署+原始波形采集”的设计，直接解决了传统技术的核心痛点——信号失真与功能单一，成为提升故障诊断效率的必然选择。

二、核心模块：从数据采集到智能诊断的全链路设计

输电线路分布式故障监测装置的系统架构由“感知-传输-分析”三大模块构成，各模块协同实现故障数据的精准采集、稳定传输与智能分析。

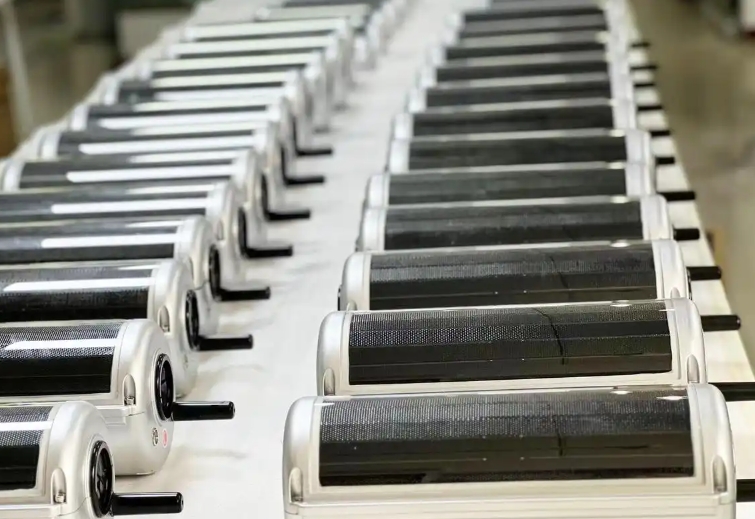

1. 感知模块：监测终端的高可靠设计
监测终端是装置的“数据入口”，其设计需满足户外严苛环境下的长期稳定运行需求：

• 一体化集成：将行波电流传感器、电源模块、通信模块、时钟单元等集成于单一设备内，IP67防护等级（防尘防水）确保设备在暴雨、沙尘等环境中正常工作，3年质保承诺强化了耐用性。

• 宽范围电流采集：高性能行波电流传感器支持几毫安至上千安的电流采集，覆盖低阻接地、高阻接地等各类故障场景，避免信号遗漏。

• 双模式供电：采用“耦合取电+太阳能”混合供电方案，耦合取电利用线路电流感应生电，太阳能电池板补充能源，结合大容量储能设计，解决了传统设备因负荷电流波动或无光照导致的断电问题，确保监测终端在极端条件下仍能持续工作。

2. 传输模块：低功耗与高稳定性的平衡
监测终端采集的行波电流与工频故障电流数据，通过APN电力专网无线传输至后台系统。该专网具备高安全性与低延迟特性，同时监测终端采用低功耗通信协议，在保障数据实时性的前提下降低能耗，延长设备续航。

3. 分析模块：后台系统的智能算法支撑
后台系统是装置的“大脑”，集成行波特征分析、故障定位算法及数据可视化功能：

• 行波特征提取：通过滤波、时频分析等算法，从原始行波波形中提取时间差、频率、幅值等关键参数。

• 多方法定位：基于双端行波定位（利用两端监测终端的时间差计算距离）、单端行波定位（利用行波折反射特性）等方法，结合公式L1=(L+v(T1−T2))/2L_1=(L+v(T_1-T_2))/2L1=(L+v(T1−T2))/2，实现故障点的精确定位（精度≤300米）与区间定位（可靠性≥99%）。

• 故障类型辨识：通过对比行波波形特征库（如雷击波的高频特性与非雷击波的低频特性），区分雷击与非雷击故障（准确率≥95%），并进一步识别雷击性质（绕击/反击，准确率≥90%）。

三、技术差异化：传统方案的全面突破

相较于传统保护测距与变电站行波测距技术，输电线路分布式故障监测装置的差异化优势体现在以下维度：

• 数据采集维度：传统技术依赖变电站内互感器的二次侧信号，行波已发生衰减与畸变；分布式装置直接采集输电导线上的原始行波波形，信号完整性提升，为精准诊断提供基础。

• 功能覆盖维度：传统技术仅具备单一故障定位功能；分布式装置集成“区间定位+精确定位+类型辨识+雷击监测”四大功能，覆盖从故障发现到原因分析的全流程需求。

• 场景适配维度：传统技术多适用于单线架空线路；分布式装置通过灵活的配置原则（山区/台风区每20公里、平原每30公里部署），可适配架空与电缆混合线路、T接线路等复杂拓扑结构，应用范围显著扩展。

四、技术标准与应用价值

该装置的研发与应用已形成标准化体系，包括国家标准《GB/T35721-2017 输电线路分布式故障诊断系统》及国网企业标准《Q/GDW11660-2022 输电线路分布式故障监测装置技术规范》，确保了设备性能的一致性与可靠性。目前，其已在国家电网、南方电网35kV-±1100kV交直流各电压等级线路中规模应用，有效支撑了“三跨”线路、高跳闸率线路等重点区段的故障诊断需求，显著提升了电网运维效率。

输电线路分布式故障监测装置通过分布式部署、原始波形采集及智能算法的深度融合，突破了传统故障诊断技术的瓶颈，成为现代输电线路运维中不可或缺的核心装备。其技术设计与功能创新，为电网的安全稳定运行提供了坚实的技术保障。
