35kV线路故障在线监测装置
时间：2024-07-15 10:45
浏览量：705
1.技术背景
35kV线路故障频发，经常存在找不到故障位置和不明故障管理单位的情况，传统保护测距误差大，高阻接地故障难于启动；35kV单相接地故障难以有效监测；故障原因辨识主要依赖人工巡查，无有效技术手段。
在线路导线上多点分布安装监测终端，就近直接测量行波电流和工频故障电流，以无线方式发送回后台数据中心分析处理，实现故障定位以及故障原因辨识。

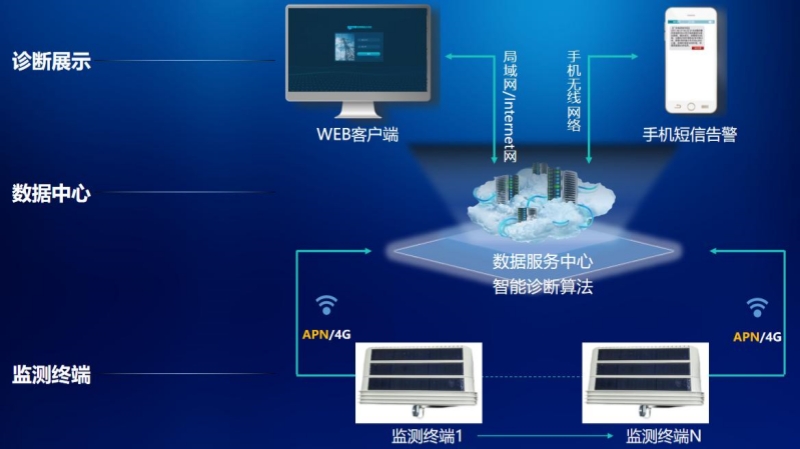

2.系统构架
3.系统功能
4.故障精确定位功能

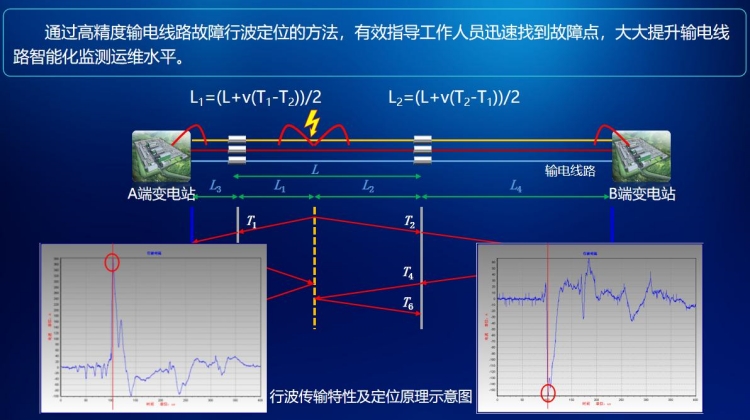

通过高精度输电线路故障行波定位的方法，有效指导工作人员迅速找到故障点，大大提升输电线路智能化监测运维水平。
5.故障原因辨识功能

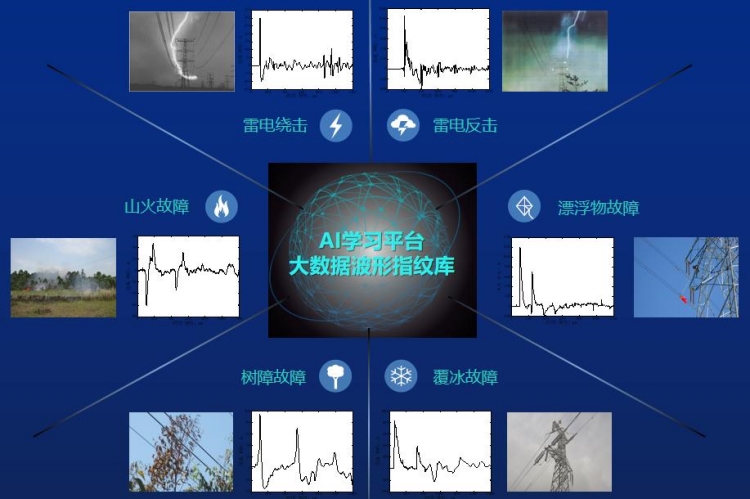

提取雷击和多种非雷击故障的行波指纹特征，建立大数据波形指纹库，积累波形数据。利用人工智能（AI）识别技术辨识故障类型。
技术指标：雷击/非雷击故障辨识准确率≥95%
6.配置方案
根据不同线路结构，制定合理的线路的配置方案，根据线路具体情况一线一案，基本配置原则如下：
（1）主线首末端配置，根据主线长度间隔10km按需增加主线配置数量
（2）架空电缆混架线路：混架点安装定位装置；
（3）较短T接线路：支线出线处安装定位装置；
（4）较长T接线路：首尾端加装定位装置。
