电缆行波故障定位装置的核心技术

今天江苏宇拓电力科技来跟大家聊一聊电缆行波故障定位装置YT/XD-001的核心技术。

电缆行波故障定位装置YT/XD-001通过融合行波信号采集、多算法协同决策、分布式定位与硬件适配设计，实现对地下电缆故障的实时监测、精准定位与隐患预警，其核心技术围绕“信号感知-智能研判-精准定位-便捷部署”四大维度展开，针对性解决城市电缆环网密集、故障隐蔽性强、离线检测效率低等痛点。

一、在线实时故障监测与多类型故障适配技术

装置的核心能力在于在线实时故障定位，通过卡钳式采集单元实现非侵入式监测——采集单元直接安装于电缆终端本体，无需拆卸电缆或停电作业，两套终端即可覆盖5km长度电缆线路。其关键在于对各类故障信号的精准捕捉：针对间歇性故障、永久性故障、高阻接地（接地电阻＞1000Ω）、金属性接地等复杂故障类型，装置通过宽量程行波电流传感器（0.1A-200A）捕捉微弱行波信号，结合20MHz高采样率实现故障瞬间波形的完整记录，确保即使在故障电流微弱的高阻接地场景下，仍能提取有效行波特征。

同时，装置具备绝缘缺陷预警功能，通过监测电缆绝缘劣化过程中产生的局部放电行波信号，提前识别潜在隐患。当电缆绝缘存在缺陷时，放电产生的高频行波向两端传输，装置通过分析行波波头特征（如幅值、频率、极性）与发生频次，实现对绝缘缺陷的早期预警，截至2023年底，该功能在实际应用中缺陷预警成功率达91.3%，为主动运维提供依据。

二、多算法融合的故障选线与定位逻辑

针对城市电缆环网柜密集、用户分支复杂导致的“故障选线困难”问题，装置采用分布式接地选线技术，融合暂态零序比较法与行波极性法等多算法协同决策。暂态零序比较法通过对比不同线路的零序电流暂态分量幅值与相位，识别故障线路；行波极性法则利用故障行波在故障点与母线间的反射特性，判断行波传播方向，两者结合使故障选线准确度提升至90%。

在定位逻辑上，装置采用“区间定位+精确定位”二级协同机制：首先通过工频电流传感器（0-600A）采集线路工频电流，根据故障时刻电流波形的突变特征（如幅值骤增、相位偏移），结合GIS拓扑数据判断故障所在区间（如“环网柜A与环网柜B之间”），缩小排查范围；随后基于双端行波定位原理，通过GPS时钟（同步精度＜20ns）确保分布式终端的时间基准一致，测量行波到达线路两端的时间差，结合行波在电缆中的传播速度（约200m/μs）计算故障点距离，最终实现故障位置的精确定位，实际应用中定位准确率达92.7%。

三、高精度信号采集与硬件适配设计

装置的硬件设计围绕“高可靠性、强适应性”展开：在信号采集层面，行波电流传感器采用宽频带设计，覆盖0.1A-200A故障电流范围，确保既能捕捉金属性接地的大电流行波，也能识别高阻接地的微弱信号；20MHz采样率可完整记录行波波头的陡峭上升沿（持续时间通常＜1μs），为时间差测量提供数据支撑。

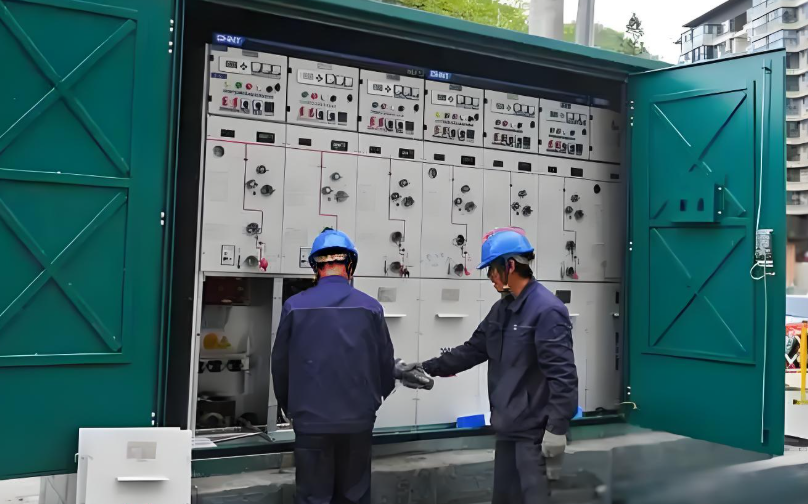

安装适配性方面，终端采用卡钳式结构，直接夹持于电缆终端本体，无需剥开电缆绝缘层或改变线路结构，支持带电作业安装，适应城市电缆沟、环网柜等狭小空间场景。防护等级达IP66，可抵御粉尘、雨水侵袭，配合市电供电方式（可选备用电源），确保在潮湿、多尘的地下环境中稳定运行。通信采用“安全认证+APN通道”加密传输，保障故障数据在公网传输中的安全性。

四、分布式协同与配置优化技术

为适应不同电缆线路拓扑，装置采用分布式节点配置策略：主干线一级环网柜在首末端各配置一套终端，中间间隔2-4公里增设节点；次级环网柜则在分支点、末端等关键位置部署，相邻终端最多间隔一个环网柜，形成“主干-分支”全覆盖的监测网络。这种配置既避免了监测盲区，又通过节点间的数据协同修正行波传播路径误差——例如在山区多弯道线路中，利用杆塔坐标校准电缆实际长度（考虑弧垂与路径弯曲），较直线距离计算进一步缩小定位误差。

通过上述核心技术的融合，装置实现了从故障信号采集、智能研判到精准定位的全流程自动化，无需人工干预即可完成从“故障发生”到“位置确定”的闭环，显著缩短故障排查时间，为电网运维提供高效技术支撑。
