电缆行波故障定位装置如何适配城市地埋线路

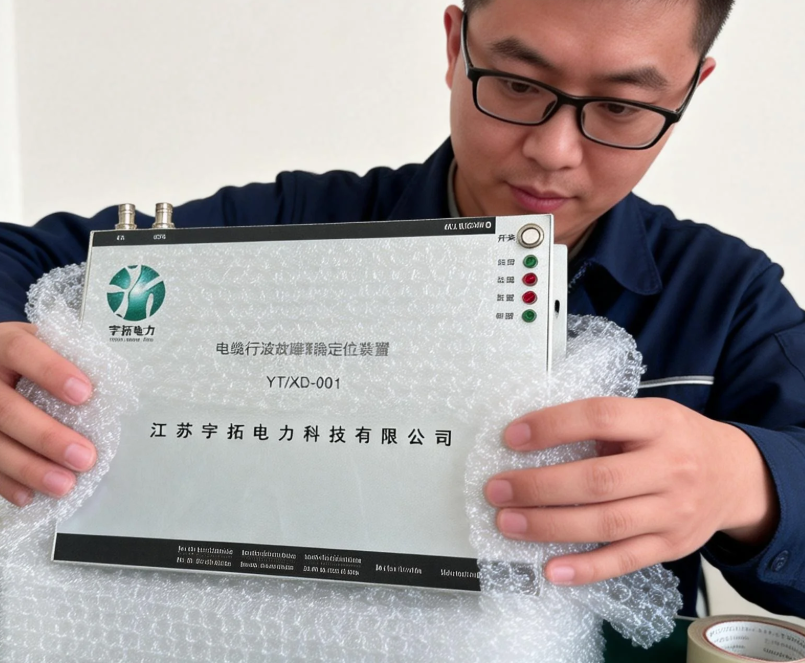

今天江苏宇拓电力科技来跟大家聊一聊电缆行波故障定位装置YT/XD-001如何适配城市地埋线路。

城市地埋线路多采用地下直埋或电缆沟敷设，面临环网柜密集、用户繁多、故障隐蔽性强、离线检测耗时、运行环境恶劣等痛点，传统装置难以适配其复杂运维需求。电缆行波故障定位装置 YT/XD-001 依托针对性的结构设计、功能优化、配置策略及传输技术，从安装、定位、故障应对、数据传输等多维度实现精准适配，具体方式如下：

一、结构安装适配，契合地埋线路部署场景

电缆行波故障定位装置 YT/XD-001 的安装设计充分贴合城市地埋线路的部署条件，无需改动线路原有结构。装置采用卡钳式安装方式，直接固定于电缆终端本体，无需解线或拆卸电缆接头，避免了对地下敷设电缆的二次扰动，降低安装对线路运行的影响。同时，装置支持停电与带电两种作业模式，可根据城市线路供电紧张的实际情况灵活选择安装时机，无需为设备部署额外中断供电。其防护等级达 IP66，能有效抵御地下潮湿、粉尘等恶劣环境侵蚀，确保在地下复杂运行环境中稳定工作，两套终端即可满足 5 公里长地埋电缆的监测需求，适配城市线路密集布局的特点。

二、故障定位适配，破解地下故障查找难题

城市地埋线路故障点深埋地下，传统定位方式效率低下，电缆行波故障定位装置 YT/XD-001 通过双重定位功能实现精准适配。装置先通过广域采集电缆工频电流波形特征，准确判断两两环网柜之间的故障区段，快速缩小排查范围，解决城市环网柜密集导致的故障区间模糊问题；再以 0.2% L+5m 的高精度完成故障点精确定位，让运维人员无需盲目开挖，直接聚焦目标区域开展作业。搭配 20MHz 高采样率与≤20ns 的 GPS 时钟同步技术，装置能精准捕捉故障行波的瞬时变化，即使是地下线路的隐蔽故障也能快速锁定位置，彻底改变传统 “全线排查、停电检测” 的低效模式。

三、故障类型适配，应对城市线路多样故障

城市地埋线路受负荷波动、环境侵蚀等影响，故障类型复杂多样，电缆行波故障定位装置 YT/XD-001 具备全类型故障适配能力。装置可有效应对间歇性故障、永久性故障、高阻接地、金属性接地等各类常见故障，尤其针对城市线路中易出现的高阻接地故障，通过行波电流传感器（采集范围 0.1A-200A）与多算法协同研判，实现精准识别与定位，突破传统技术对高阻接地故障检测灵敏度低的局限。同时，装置的绝缘缺陷预警功能，能捕捉电缆绝缘老化、损伤引发的隐患放电行波，这类行波具有放电幅值高、传输远、衰减小的特点，可提前预警地下电缆的绝缘隐患，避免发展为严重故障。

四、数据传输适配，保障复杂环境信号稳定

城市地下环境电磁干扰复杂，对数据传输稳定性要求极高，电缆行波故障定位装置 YT/XD-001 构建了可靠的传输体系。装置采用安全认证 + APN 通道的通信方式，能有效抵御城市电磁干扰，确保故障信号与隐患数据实时、稳定上传至后台数据中心，不受地下复杂环境影响。故障信号上传延迟低，可快速完成数据传输与分析，诊断结果通过便捷方式反馈给运维人员，让城市地埋线路故障处置无需等待数据传输确认，大幅提升响应效率，适配城市线路故障需快速处置的需求。

五、科学配置适配，贴合城市线路拓扑特点

电缆行波故障定位装置 YT/XD-001 遵循 “一线一案” 的配置原则，精准适配城市地埋线路的复杂拓扑结构。针对主干线一级环网柜，在首末端配置装置，中间按 2-4 公里间隔增补；次级环网柜则在一级分支点、末端环网柜配置，相邻两套装置最多空一个环网柜，重要分支节点额外强化配置。这种配置方式完美贴合城市地埋线路环网密集、分支繁多的拓扑特点，确保所有关键节点与线路区段都能被有效监测，无监测盲区，适配城市电网复杂的网络布局。

六、实践验证适配效果，保障城市供电可靠

电缆行波故障定位装置 YT/XD-001 的适配性已通过大量城市地埋线路应用验证。截至 2023 年 12 月 31 日，该装置系列缺陷预警成功率达 91.3%，故障精确定位准确率达 92.7%，累计为电网公司节约停电时间数千小时。在城市复杂的地下敷设环境中，装置成功应对了环网柜密集、故障隐蔽、类型多样等挑战，为城市地埋线路的高效运维提供了稳定技术支撑，充分证明其对城市地埋线路的适配可靠性。
