行波故障定位装置怎么分析电缆线路故障

今天江苏宇拓电力科技来跟大家聊一聊行波故障定位装置怎么分析电缆线路故障。

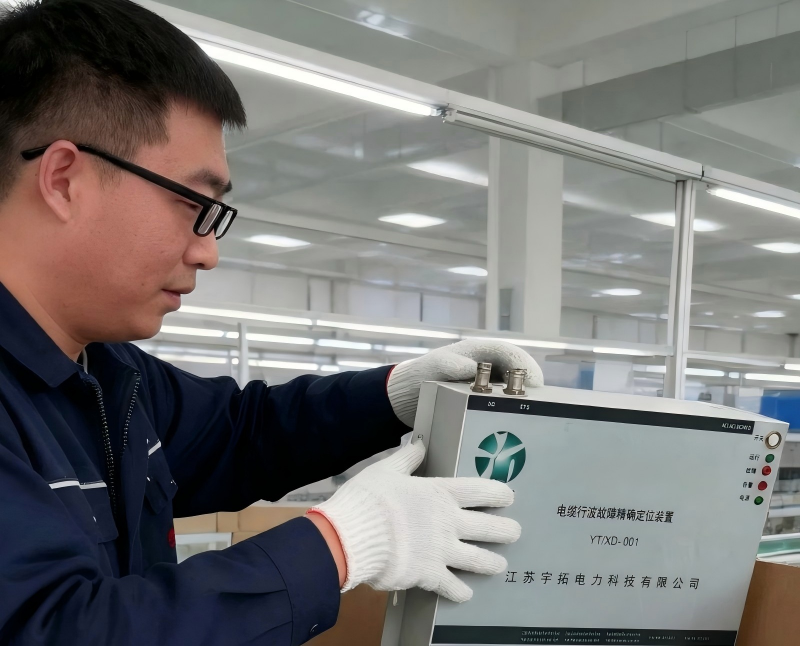

电缆线路多为地下直埋或电缆沟敷设，运行环境恶劣且故障隐蔽性强，传统故障分析存在选线难、定位模糊、耗时久等问题。电缆行波故障定位装置 YT/XD-001 依托全维度信号采集、多算法协同研判、精准定位分析及隐患预警识别，构建 “采集 - 辨识 - 定位 - 选线” 的全流程故障分析体系，高效破解电缆线路故障分析难题，具体实现方式如下：

一、全维度信号采集，夯实故障分析数据基础

电缆行波故障定位装置 YT/XD-001 以高精度信号采集为核心，为故障分析提供全面且可靠的数据支撑。装置搭载工频电流传感器（采集范围 0-600A）与行波电流传感器（采集范围 0.1A-200A），可同步捕捉电缆运行中的工频电流、行波电流等关键信号，无论是微弱的隐患放电还是剧烈的短路故障信号，都能精准采集无遗漏。搭配 20MHz 高采样率与≤20ns 的 GPS 时钟同步技术，能完整记录故障信号的波形形态、幅值变化、传播节奏等细节特征，避免因信号采样不完整导致分析偏差。其在线实时监测模式无需停电、无需解线，可在电缆正常运行状态下持续采集数据，确保捕捉到动态故障信号，彻底摆脱传统离线检测的局限。

二、多算法协同研判，精准辨识故障类型

电缆行波故障定位装置 YT/XD-001 通过多算法融合，实现对各类电缆故障的精准辨识。装置内置暂态零序比较法、行波极性法等核心算法，针对不同故障类型的信号特征开展专项分析：对于高阻接地故障，重点捕捉暂态零序信号的独特规律，突破传统技术对微弱信号识别不足的局限；对于金属性接地、短路故障，通过分析行波信号的幅值骤升特征、波形陡峭程度及传播速度，快速完成类型判定；对于间歇性故障，凭借高采样率与持续监测能力，捕捉其突发且短暂的信号变化，避免因故障瞬时消失导致分析遗漏。这种多算法协同模式，能从复杂信号中精准剥离故障特征，明确区分间歇性、永久性、高阻接地、金属性接地等各类故障类型，为后续处置提供清晰依据。

三、双阶段定位分析，锁定故障具体位置

电缆行波故障定位装置 YT/XD-001 采用 “区间定位 + 精准定位” 的双阶段分析模式，实现故障位置的层层聚焦。首先，装置通过广域采集电缆工频电流，依据故障时刻电流波形的特征差异，准确判断故障所在的两两环网柜区间，快速缩小故障分析范围，解决城市电缆环网柜密集导致的故障区间模糊问题。在此基础上，利用双端行波定位方法，结合行波信号在电缆两端的传播时间差与传播特性，精准计算故障点距离，定位精度达 0.2% L+5m。通过这两个阶段的递进分析，装置能从 “区段锁定” 到 “点位精准”，让运维人员清晰掌握故障的具体位置，彻底改变传统故障分析 “只知故障发生、不明具体位置” 的被动局面。

四、分布式接地选线分析，破解故障选线难题

针对城市电缆环网柜密集、用户繁多导致的故障选线困难，电缆行波故障定位装置 YT/XD-001 构建了高效的选线分析机制。装置基于各出线首端采集的工频及行波电流数据，通过多算法综合研判接地故障，可快速识别故障环网柜，同时精准定位环网柜用户侧出线的接地故障，相当于为电缆故障监测加装了 “看门狗”。其故障选线准确度达 90%，能有效避免传统人工逐路排查的低效模式，无需反复试拉线路即可锁定故障线路，大幅降低因选线失误导致的停电范围扩大风险，让故障分析更具针对性。

五、绝缘缺陷预警分析，提前识别潜在故障

电缆行波故障定位装置 YT/XD-001 不仅能分析已发生的故障，还能提前识别潜在故障隐患，实现 “防患于未然”。当电缆绝缘存在老化、损伤等缺陷时，会产生隐患放电行波，这类行波具有放电幅值高、传输远、衰减小的特征。装置通过监测终端捕捉这类行波信号后，结合波形特征分析与历史数据比对，判断绝缘缺陷的严重程度与发展趋势，及时发出预警。这种对潜在故障的前瞻性分析，能让运维人员在缺陷阶段开展针对性处置，避免其发展为永久性故障，将故障分析从 “被动响应” 转变为 “主动防控”。

六、实践数据验证，保障故障分析可靠性

电缆行波故障定位装置 YT/XD-001 的故障分析能力已通过大量工程实践验证。截至 2023 年 12 月 31 日，该装置系列累计监测缺陷预警 335 次，现场反馈准确 306 次，缺陷预警成功率达 91.3%；完成故障精确定位 3027 次，巡线反馈准确 2805 次，精确定位准确率达 92.7%。在城市复杂电缆网络中，装置成功分析了大量间歇性故障、高阻接地故障、绝缘缺陷等案例，为电网公司快速排查故障、消缺止损节约停电时间数千小时，充分证明其故障分析的精准性与可靠性，为电缆线路安全稳定运行提供了坚实技术支撑。
