配网行波故障定位装置：标准化设计与性能验证体系‌

今天江苏宇拓电力科技来跟大家聊一聊配网行波故障定位装置：标准化设计与性能验证体系‌。

1. 配网行波故障定位装置的标准化设计框架‌

配网行波故障定位装置的研发与生产需遵循以下核心标准体系：

电气性能标准‌：

依据GB/T 35727-2017《配电网行波故障定位装置技术规范》，要求装置在0.1Hz–10MHz频带内幅值误差≤±1%，相位误差≤±1°。

绝缘性能需满足IEC 60255-5标准，工频耐压10kV/min，冲击耐压20kV（1.2/50μs）。

时间同步标准‌：

同步精度需符合IEEE 1588-2008（PTP协议），主从时钟偏差≤±100ns，守时稳定性≤±1μs/24h。

通信协议标准‌：

支持IEC 61850-9-2采样值传输与GOOSE跳闸指令，报文传输延迟≤4ms。

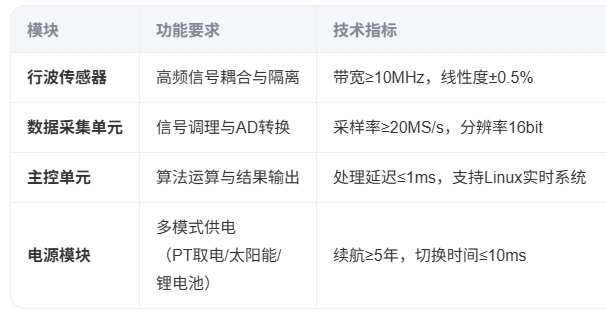

2. 模块化功能组件设计‌

模块间采用CAN总线或光纤通信，确保数据传输可靠性（误码率≤10⁻⁹）。

3. 性能验证方法与测试流程‌

实验室测试‌：

行波注入测试‌：通过脉冲发生器模拟故障（上升时间≤50ns），验证装置对波头的捕捉能力（时间标定误差≤±0.1μs）。

抗干扰测试‌：在GB/T 17626系列标准下进行EMC试验，包括射频场抗扰度（10V/m，80MHz–1GHz）和快速瞬变脉冲群（4kV，5kHz）。

现场测试‌：

真型试验‌：在配电网真型试验平台施加金属性接地、弧光接地等典型故障，定位误差需≤±50米。

长期稳定性测试‌：连续运行30天，时钟漂移≤±1μs，数据丢失率≤0.01%。

4. 行业认证与准入要求‌

配网行波故障定位装置需通过以下认证方可投运：

型式试验‌：包含中国电科院出具的温升试验、机械寿命试验（≥10000次操作）及防护等级验证（IP65）。

入网检测‌：依据Q/GDW 12073-2020《配电网行波故障定位装置检测规范》，需通过12类共计78项测试。

现场验收‌：部署后需进行72小时带负荷测试，定位成功率≥98%方可通过验收。

该装置通过标准化设计、模块化架构及严格验证体系，为配电网架空线路故障定位提供了高可靠性的技术解决方案。
