配网行波故障定位装置：基于行波监测的配网故障精准管理方案

今天江苏宇拓电力科技来跟大家聊一聊配网行波故障定位装置：基于行波监测的配网故障精准管理方案。

随着配电网规模的持续扩张，单T接、多T接及架空电缆混架等复杂拓扑结构线路占比显著增加。此类线路一旦发生故障，传统保护测距技术因无法适应复杂拓扑特性，故障点查找往往依赖人工逐段排查，效率低下且易延误抢修。配网行波故障定位装置的出现，通过融合行波监测与智能诊断技术，为复杂配网的故障管理提供了精准化、高效化的解决方案。

装置架构与工作原理

配网行波故障定位装置采用“终端-中心-客户端”三层架构，形成从数据采集到结果反馈的完整闭环。现场监测终端部署于线路关键节点，实时采集行波电流、工频电流及电压波形数据；数据中心作为核心处理单元，接收终端数据后，通过行波时差算法、大数据分析等技术完成故障类型辨识与位置计算；客户端则以短信告警或WEB界面形式，将诊断结果直接推送至运维人员，实现故障信息的即时传递。

其核心技术逻辑围绕“行波信号”展开——当线路发生故障时，故障点会向两端发射行波信号，监测终端通过捕捉相邻终端接收到行波信号的时间差，结合线路参数，即可精确计算故障位置。这一原理突破了传统技术对线路拓扑的依赖，适用于各类复杂配网结构。

核心功能与技术特点

配网行波故障定位装置的功能设计紧密贴合配网运维需求，主要包含三大核心模块：

1. 故障精确定位：针对短路、接地等常见故障，通过分布式行波在线测量技术，利用行波信号的传播时差实现精准定位，定位精度≤±90米，较传统故障指示器的“区间定位”模式，可直接缩小巡线范围至百米级，大幅减少人工排查时间。

2. 绝缘隐患监测：通过采集树障、鸟害等瞬时性放电数据，结合大数据自学习算法，识别隐患放电类型（如局部放电、间隙性接地等），并记录隐患位置，为线路绝缘状态评估提供数据支撑，帮助运维人员提前排查薄弱环节，降低故障发生概率。

3. 分布式接地选线：在变电站馈线出口首端部署监测终端，基于采集的工频及行波电流数据，采用暂态零序比较、行波极性法等多算法综合研判接地故障线路，解决了高阻接地选线难题，且无需改造变电站现有设备，适用范围覆盖不同中性点接地方式。

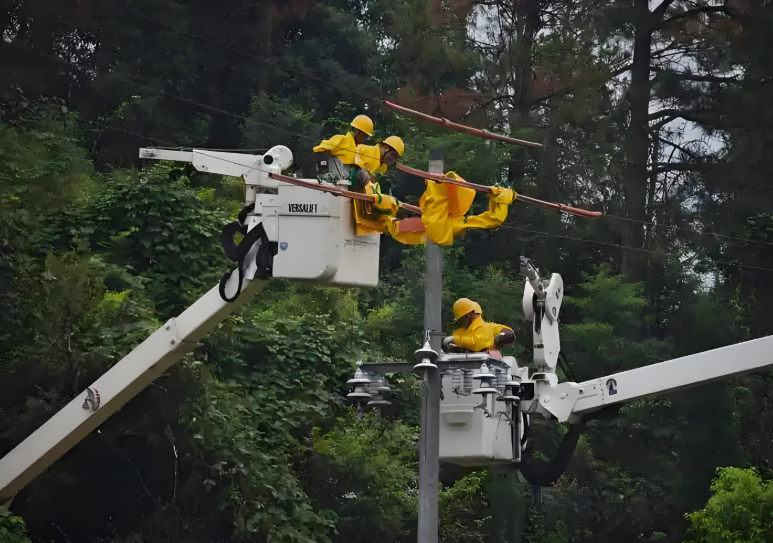

技术层面，装置具备两大显著优势：一是安装便捷性，采用一体化工业设计，集成采集、通信与电源模块，无额外汇接单元，支持带电安装，可适配6kV-20kV架空线路的绝缘导线或裸导线；二是高可靠性，对高阻接地、瞬时性接地等传统技术难以识别的故障类型，定位可靠性≥99%，绝缘隐患监测准确率≥99%，小电流接地选线准确率≥98%，性能指标达到实用化要求。

关键指标与配置逻辑

从技术参数看，装置的行波电流测量范围为1～500A，故障电流测量范围0～600A，可覆盖配网常见故障电流场景；雷击故障辨识准确率≥90%，进一步增强了对自然因素引发故障的识别能力。

在配置策略上，装置遵循“一线一案”原则：主线首末端必配终端，根据线路长度（约5km间隔）按需增加；长支线首末端各配一套，短支线仅首端配置；重要负荷区域适当加密终端部署，确保监测覆盖的全面性与经济性。

配网行波故障定位装置通过行波监测技术与智能诊断的深度融合，实现了从“被动故障处理”到“主动隐患预警”、从“区间定位”到“精准定位”的双重升级，为提升配电网供电可靠性、降低运维成本提供了关键技术支撑。
