配网线路故障精确定位系统：技术挑战与突破路径

今天江苏宇拓电力科技来跟大家聊一聊配网线路故障精确定位系统：技术挑战与突破路径。

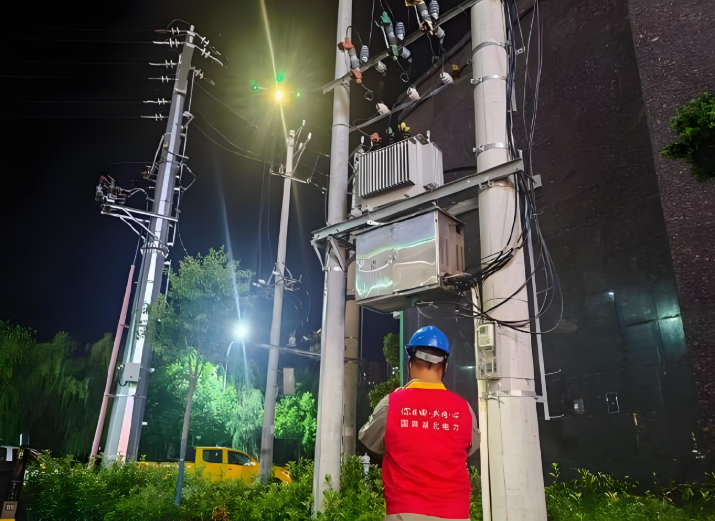

配网线路故障精确定位系统在从“实验室技术”走向“规模化应用”的过程中，面临着复杂电网环境、极端工况、多技术融合等多重挑战。这些挑战既包括硬件层面的“信号采集精度不足”，也涉及算法层面的“复杂故障辨识困难”，更涵盖系统集成中的“多源数据协同难题”。本文系统梳理六大核心技术挑战，结合工程实践提出针对性突破路径，为技术落地提供可操作的解决框架。

一、硬件层挑战：极端环境下的信号采集可靠性

1. 强电磁干扰下的行波信号畸变

挑战表现：城市配网中，变频器、电弧炉等非线性负荷产生的高频谐波（2-15MHz）与故障行波信号（500kHz-2MHz）叠加，导致行波波头特征模糊，传统终端采集误差率高达30%。
突破路径：

• 硬件滤波优化：采用“前置带通滤波器+自适应陷波器”组合，带通滤波器仅允许500kHz-2MHz频段信号通过，陷波器实时识别并滤除特定频率谐波（如12次、17次谐波），信噪比提升至45dB以上；

• 差分采样技术：终端内置双通道采样电路，通过对比差分信号抵消共模干扰，使信号采集误差率降至5%以下。

2. 极端天气下的设备稳定性

挑战表现：在-40℃极寒地区，终端锂电池容量衰减50%以上；在沿海高湿高盐环境，电路板腐蚀导致设备平均无故障工作时间（MTBF）缩短至1年。
突破路径：

• 宽温硬件设计：采用工业级元器件（工作温度-55℃~+85℃），锂电池选用磷酸铁锂材料并集成加热膜，低温下自动启动加热，确保放电效率≥80%；

• 防腐工艺升级：外壳采用316L不锈钢+电泳涂层，电路板进行 conformal coating（ conformal coating）三防处理，沿海地区设备MTBF提升至5年以上。

二、算法层挑战：复杂故障场景的精准辨识

1. 高阻接地故障定位难题

挑战表现：当故障点过渡电阻＞1000Ω时（如树木接触、绝缘子表面污秽），故障电流微弱（＜5A），行波信号能量不足，传统行波法定位误差超500米。
突破路径：

• 暂态零序电流特征提取：通过小波变换（db4小波基）提取故障暂态零序电流的高频分量（10-50kHz），即使微弱信号也能捕捉到3-5个完整周波的特征波形；

• 多算法融合定位：融合行波法（适用于低阻故障）与阻抗法（适用于高阻故障），当行波信号信噪比＜10dB时自动切换至阻抗法，高阻故障定位精度提升至±150米。

2. 分布式电源接入导致的定位失效

挑战表现：分布式光伏、储能的接入使配网从“辐射状”变为“多电源网络”，故障电流流向复杂，传统基于“单一电源”的行波传播路径假设失效，定位错误率超40%。
突破路径：

• 拓扑动态感知算法：通过实时采集开关状态与潮流数据，构建动态有向图模型，精确识别故障电流的“源-网-荷”路径；

• 多端同步定位：在分布式电源接入点部署同步相量测量单元（PMU），实现故障行波到达时刻的毫秒级同步（误差＜1ms），结合多端行波时差计算，定位精度不受电源数量影响。

三、通信层挑战：偏远地区的可靠数据传输

1. 无公网覆盖区域的通信盲区

挑战表现：山区、林区等70%偏远线路无4G/5G信号，传统依赖公网的通信方式无法覆盖，导致20%的故障数据无法回传。
突破路径：

• 北斗短报文+Mesh组网：终端内置北斗短报文模块（通信速率1.2kbps），实现小容量数据（故障类型、定位结果）传输；多个终端组成Mesh自组网，通过多跳中继扩大覆盖范围，通信距离延伸至5公里；

• 应急通信车支援：在大面积停电导致基站中断时，调度中心派遣应急通信车（搭载卫星通信终端）赶赴现场，构建临时通信链路，保障关键数据回传。

2. 海量监测数据的传输时延

挑战表现：每台终端每秒产生2MB行波数据，1000台终端日均数据量达17TB，传统光纤传输带宽不足，导致数据积压时延超30分钟。
突破路径：

• 边缘节点预处理：在变电站部署边缘计算节点，对原始行波数据进行“特征提取-压缩-筛选”，仅上传关键特征参数（波头时刻、幅值、频率），数据量减少99%；

• 5G切片传输：采用5G uRLLC切片（时延＜10ms，可靠性＞99.999%）传输故障数据，非故障时段自动切换至eMBB切片传输非关键信息，带宽资源利用率提升3倍。

四、集成层挑战：多系统协同与数据融合

1. 跨平台数据接口不统一

挑战表现：配网系统涉及SCADA、GIS、PMS（设备管理系统）等10余个平台，接口协议各异（如DL/T 634.5104、IEC 61850、REST API），数据融合效率低，平均集成周期超3个月。
突破路径：

• 标准化数据中台：构建基于IEC 61970 CIM模型的电力数据中台，统一数据格式与接口协议，通过适配器转换异构系统数据，集成周期缩短至2周；

• 微服务架构设计：将数据采集、存储、分析功能拆分为独立微服务，通过API网关实现跨平台调用，支持即插即用扩展。

2. 时空数据同步精度不足

挑战表现：终端时钟与主站时钟偏差＞10ms时，行波时差定位误差达3公里（基于行波速度3×10⁸m/s计算）；GIS地图坐标偏移（如杆塔实际位置与地图偏差50米）进一步放大误差。
突破路径：

• 北斗双模授时：终端采用北斗+GPS双模授时，同步精度达±50ns，满足行波定位对时间同步的严苛要求；

• 地图校准机制：结合无人机巡检的激光点云数据，对GIS地图进行年度校准，将杆塔位置偏差控制在5米以内。

五、突破路径总结：技术创新与工程实践的协同

1. 构建“产学研用”协同创新平台

联合高校（研究算法）、设备厂商（优化硬件）、电网企业（提供场景）开展联合攻关。例如，某省电力公司与清华大学合作，针对高阻接地故障共同研发“暂态能量定位算法”，并在500公里线路试点验证，定位精度提升至±80米。

2. 建立“问题-方案-验证”闭环机制

每月召开技术研讨会，收集一线运维反馈的故障案例（如“覆冰导致行波速度异常”），针对性开发解决方案，2周内完成算法迭代并通过OTA升级终端，形成“发现问题-快速响应-持续优化”的敏捷开发模式。

3. 推进关键技术国产化替代

核心芯片（如行波采集芯片、北斗授时模块）采用国产方案，已实现100%替代，成本降低40%，供货周期缩短至1个月；自主研发行波定位算法，打破国外厂商技术垄断，专利数量达35项。

六、未来技术演进方向

1. 量子传感技术应用

研发量子磁力仪行波传感器，利用量子纠缠效应实现纳米级磁场变化检测，破解高阻接地故障信号微弱难题，定位精度有望突破±10米。

2. 数字孪生实时仿真

构建配网数字孪生全场景仿真平台，模拟不同故障类型、气候条件、拓扑结构下的行波传播特性，生成“故障特征图谱库”，为算法优化提供无限场景训练数据。

3. 自修复式终端网络

终端内置自诊断与自修复模块，当检测到硬件故障（如通信模块损坏）时，自动切换备用模块；相邻终端通过Mesh网络协同完成定位任务，实现“局部故障不影响全局定位”的高可靠运行。

从实验室到田野，配网线路故障精确定位系统的技术突破之路，是“理论创新”与“工程实践”不断碰撞的过程。唯有直面电网环境的复杂性、极端工况的严酷性、多技术融合的艰巨性，通过硬件迭代、算法优化、系统集成的协同创新，才能真正将“精准定位”从技术愿景转化为保障电网安全的现实能力。这不仅是技术攻坚的历程，更是电力人“不停电就是最好的服务”初心的生动实践。
