电缆行波故障定位装置的多维度故障研判

今天江苏宇拓电力科技来跟大家聊一聊电缆行波故障定位装置YX/XD-001的多维度故障研判。

电缆行波故障定位装置YX/XD-001的多维度故障研判技术，通过融合多算法协同选线、分层定位机制与全生命周期监测，构建起覆盖“故障预警-选线-定位”全流程的立体化研判体系，有效解决城市电缆环网密集、故障类型复杂、离线检测低效等痛点。该技术以90%的故障选线准确度、92.7%的精确定位准确率及91.3%的缺陷预警成功率，为电网故障快速排查与主动运维提供核心支撑。

一、多算法协同选线：暂态特征与行波特性的融合研判

装置采用“暂态零序比较法+行波极性法”的多算法融合策略，实现接地故障的精准选线。当配网电缆发生单相接地故障时，暂态零序比较法通过工频电流传感器（量程0-600A）采集各线路的暂态零序电流，对比其幅值、相位及衰减特性——故障线路的暂态分量通常具有幅值大、衰减慢的特征，而非故障线路信号微弱且快速衰减。同时，行波极性法通过行波电流传感器（0.1A-200A）捕捉故障瞬间产生的行波波头，根据波头传播方向（故障点向母线传播为正向，反之为反向）判断故障线路。两种算法协同工作，前者聚焦暂态电流的时域特征，后者依托行波的空间传播特性，共同将故障选线准确度提升至90%，有效避免单一算法在高阻接地、间歇性故障等复杂场景下的误判。

二、分层定位机制：从区间缩小到精确锁定

1. 故障区间定位：基于工频电流波形的广域筛查

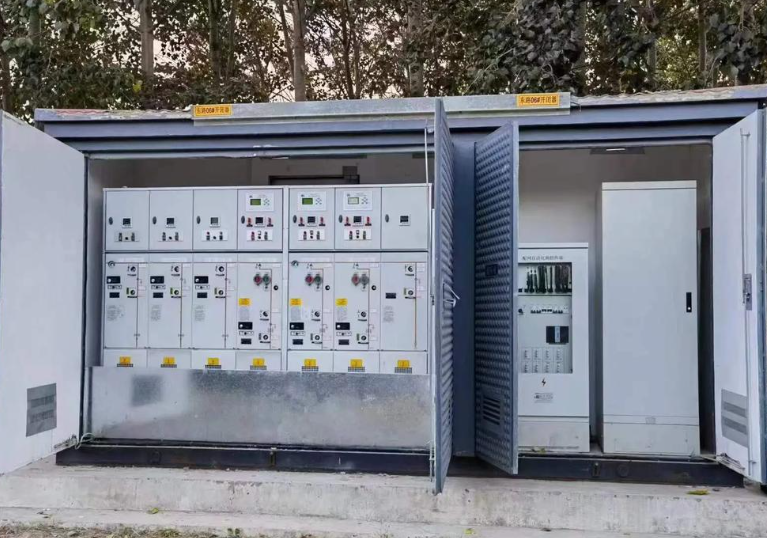

装置通过分布式终端广域采集电缆工频电流，结合故障时刻电流波形的突变特征（如幅值骤增、相位偏移），快速判断故障所在区段。例如，在环网柜密集的城市配网中，装置可根据相邻环网柜监测到的电流差异，将故障范围缩小至“环网柜A与环网柜B之间”，大幅减少人工排查的盲目性。此过程依托卡钳式安装的采集单元（支持带电作业，无需解线），实现对5km电缆线路的全覆盖监测，相邻终端最多间隔一个环网柜，确保区间划分的精准性。

2. 故障精确定位：双端行波的时间差计算

在区间定位基础上，装置通过双端行波定位法实现故障点的精确锁定。其核心在于20MHz高采样率采集行波波头，并依托GPS时钟同步技术（同步精度＜20ns）确保分布式终端的时间基准一致。通过测量行波到达线路两端终端的时间差，结合行波在电缆中的传播速度（约200m/μs），计算故障点距离。实际应用中，该方法实现了92.7%的精确定位准确率，使运维人员可直接根据定位结果开展针对性巡线，平均缩短故障排查时间超80%。

三、全生命周期监测：从隐患预警到故障诊断

装置的多维度研判不仅覆盖故障发生后的定位，更延伸至故障前的隐患预警。通过监测电缆绝缘缺陷产生的局部放电行波，装置可提前识别潜在故障风险：当电缆绝缘劣化时，局部放电产生的高频行波向两端传输，终端采集到的行波信号经分析后，可判断缺陷的严重程度与位置。截至2023年底，该功能累计监测缺陷预警335次，现场反馈准确率达91.3%，实现了从“被动抢修”到“主动消缺”的转变。

此外，装置支持对故障类型的多维度识别，可适应间歇性故障、永久性故障、高阻接地（接地电阻＞1000Ω）、金属性接地等多种场景。其宽量程传感器（工频0-600A、行波0.1-200A）确保对微弱信号与强故障电流的全覆盖捕捉，配合“安全认证+APN通道”的加密通信，保障在复杂电网环境下的稳定运行与数据可靠性。

四、技术协同：硬件与软件的深度适配

多维度故障研判的实现，依赖于硬件设计与算法逻辑的深度协同。卡钳式终端的非侵入式安装（防护等级IP66）确保在地下电缆沟、环网柜等恶劣环境中稳定采集信号；市电供电与备用电源设计保障持续监测能力；而分布式节点配置策略（主干线间隔2-4公里部署，次级环网柜关键节点全覆盖）则为多算法协同与分层定位提供了物理基础。硬件的高可靠性与软件算法的智能化结合，使装置在实际应用中实现了故障精确定位3027次、节约停电时间数千小时的显著效益，成为电网智能化运维的关键技术支撑。

通过多算法融合、分层定位与全生命周期监测的多维度协同，电缆行波故障定位装置构建起“预警-选线-定位-诊断”的完整技术链条，为地下电缆故障的快速处置提供了系统化解决方案。
